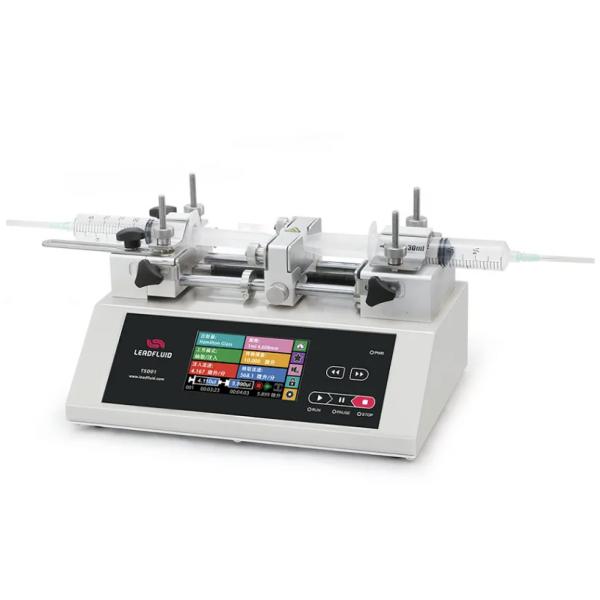

雷弗TSD01-01雙向推拉注射泵是一款小流量，高精度，可連續傳輸液體的注射泵；
耐用的機械傳動設計，絲杠固定采用專用高精度航空軸承替代傳統的銅套軸承，使用壽命長，精度高；
高分辨率彩色觸摸屏液晶，方便快速設置參數，多個指示燈清晰確認其工作狀態；
支持多種注射器選擇，適應不同實驗流量的要求，并有保護機構和報警機制；
RS485通訊，兼容Modbus協議，寬范圍電源輸入，適應各種場合；
可與電磁閥控制盒配合使用，實現連續精確傳輸
裝配兩支注射器，通過若干管路連接，實現連續傳輸液體
多種工作模式選擇
彩色液晶觸摸屏，操作方便快捷
LF-Touch-OS軟件系統
支持屏幕鎖定，按鍵靜音操作
按鍵配指示燈，工作狀態清晰明確
支持多種標準注射器，可自定義注射器
高精度控制
注射器保護和堵車報警
RS485通訊，支持Modbus協議
外部信號控制啟停和方向
寬范圍電源輸入
全金屬防靜電、防腐噴涂工藝外殼
TSD01-01 實驗室注射泵參數
技術參數
操作方式
觸摸屏+常用功能按鍵
注射器規格
10μl~60ml
工作模式
注入，抽取，注入抽取，抽取注入，連續模式
行程控制精度
誤差≤±0.35%(行程≥大行程的30%時)
工作環境
溫度5~40℃， 相對濕度<80%
參考流量
0.184nL/min～83.318mL/min
外形尺寸
290x205x180mm
顯示方式
4.3寸彩色液晶；同屏幕顯示傳輸液量、剩余液量、流量、運行方向、注射器規格等；動畫顯示運行狀態
線性推力
>20kgf，推力可調整
每微步步進
0.15625μm/ustep
移動速度
1μm/min-150mm/min
外部控制
外控24V信號輸入控制啟停，工作狀態信號輸出
電源電壓
AC100-240V， 50/60Hz
流量范圍
0.184nL/min～83.318mL/min
注射器規格與流量參考表
注射器規格
注射器內徑
小流量(nl/min)
大流量(ml/min)
10μL
0.485
0.184
0.027
25μL
0.729
0.417
0.0626
50μL
1.03
0.833
0.125
100μL
1.457
1.667
0.250
250μL
2.304
4.169
0.625
500μL
3.256
8.326
1.248
1mL
4.699
17.342
2.601
5mL
11.989
112.890
16.933
10mL
14.427
163.169
24.754
20mL
19.05
285.027
42.754
30mL
21.59
366.090
54.913
60mL
26.594
555.459
83.318
以上流量數據是在常溫常壓下打純凈水測試所得，實際使用受壓力、介質特性等具體因素影響，僅供參考。
